viernes, 29 de agosto de 2008

VIDRIO

1. INTRODUCCIÓN

Sustancia amorfa fabricada sobre todo a partir de sílice (SiO2) fundida a altas temperaturas con boratos o fosfatos. También se encuentra en la naturaleza, por ejemplo en la obsidiana, un material volcánico, o en los enigmáticos objetos conocidos como tectitas. El vidrio es una sustancia amorfa porque no es ni un sólido ni un líquido, sino que se halla en un estado vítreo en el que las unidades moleculares, aunque están dispuestas de forma desordenada, tienen suficiente cohesión para presentar rigidez mecánica. El vidrio se enfría hasta solidificarse sin que se produzca cristalización; el calentamiento puede devolverle su forma líquida. Suele ser transparente, pero también puede ser traslúcido u opaco. Su color varía según los ingredientes empleados en su fabricación.

El vidrio fundido es maleable y se le puede dar forma mediante diversas técnicas. En frío, puede ser tallado. A bajas temperaturas es quebradizo y se rompe con fractura concoidea (en forma de concha de mar).

Se fabricó por primera vez antes del 2000 a.C., y desde entonces se ha empleado para fabricar recipientes de uso doméstico así como objetos decorativos y ornamentales, entre ellos joyas. (En este artículo trataremos cualquier vidrio con características comercialmente útiles en cuanto a trasparencia, índice de refracción, color... En Vidrio (arte) se trata la historia del arte y la técnica del trabajo del vidrio).

2. MATERIALES Y TÉCNICAS
El ingrediente principal del vidrio es la sílice, obtenida a partir de arena, pedernal o cuarzo.

2.1. Composición y propiedades

La sílice se funde a temperaturas muy elevadas para formar vidrio. Como éste tiene un elevado punto de fusión y sufre poca contracción y dilatación con los cambios de temperatura, es adecuado para aparatos de laboratorio y objetos sometidos a choques térmicos (deformaciones debidas a cambios bruscos de temperatura), como los espejos de los telescopios. El vidrio es un mal conductor del calor y la electricidad, por lo que resulta práctico para el aislamiento térmico y eléctrico. En la mayoría de los vidrios, la sílice se combina con otras materias primas en distintas proporciones. Los fundentes alcalinos, por lo general carbonato de sodio o potasio, disminuyen el punto de fusión y la viscosidad de la sílice. La piedra caliza o la dolomita (carbonato de calcio y magnesio) actúan como estabilizante. Otros ingredientes, como el plomo o el bórax, proporcionan al vidrio determinadas propiedades físicas.

2.1.1. Vidrio soluble y vidrio sodocálcico
El vidrio de elevado contenido en sodio que puede disolverse en agua para formar un líquido viscoso se denomina vidrio soluble y se emplea como barniz ignífugo en ciertos objetos y como sellador. La mayor parte del vidrio producido presenta una elevada concentración de sodio y calcio en su composición; se conoce como vidrio sodocálcico y se utiliza para fabricar botellas, cristalerías de mesa, bombillas (focos), vidrios de ventana y vidrios laminados.

2.1.2. Vidrio al plomo
El vidrio fino empleado para cristalerías de mesa y conocido como cristal es el resultado de fórmulas que combinan silicato de potasio con óxido de plomo. El vidrio al plomo es pesado y refracta más la luz, por lo que resulta apropiado para lentes o prismas y para bisutería. Como el plomo absorbe la radiación de alta energía, el vidrio al plomo se utiliza en pantallas para proteger al personal de las instalaciones nucleares.
2.1.3. Vidrio de borosilicato
Este vidrio contiene bórax entre sus ingredientes fundamentales, junto con sílice y álcali. Destaca por su durabilidad y resistencia a los ataques químicos y las altas temperaturas, por lo que se utiliza mucho en utensilios de cocina, aparatos de laboratorio y equipos para procesos químicos.
2.1.4. Color

Las impurezas en las materias primas afectan al color del vidrio. Para obtener una sustancia clara e incolora, los fabricantes añaden manganeso con el fin de eliminar los efectos de pequeñas cantidades de hierro que producen tonos verdes y pardos. El cristal puede colorearse disolviendo en él óxidos metálicos, sulfuros o seleniuros. Otros colorantes se dispersan en forma de partículas microscópicas.
2.1.5. Ingredientes diversos
Entre los componentes típicos del vidrio están los residuos de vidrio de composición similar, que potencian su fusión y homogeneización. A menudo se añaden elementos de afino, como arsénico o antimonio, para desprender pequeñas burbujas durante la fusión.


2.1.6. Propiedades físicas
Según su composición, algunos vidrios pueden fundir a temperaturas de sólo 500 °C; en cambio, otros necesitan 1.650 ºC. La resistencia a la tracción, que suele estar entre los 3.000 y 5.500 N/cm2, puede llegar a los 70.000 N/cm2 si el vidrio recibe un tratamiento especial. La densidad relativa (densidad con respecto al agua) va de 2 a 8, es decir, el vidrio puede ser más ligero que el aluminio o más pesado que el acero. Las propiedades ópticas y eléctricas también pueden variar mucho.

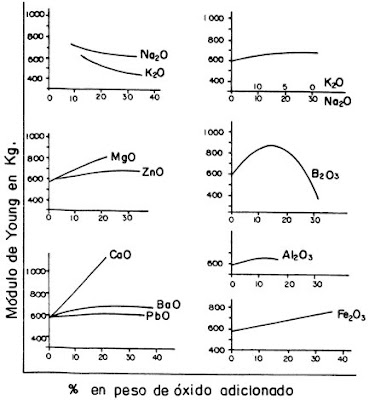

Propiedades Mecanicas
2.2. Mezcla y fusión

Después de una cuidadosa medida y preparación, las materias primas se mezclan y se someten a una fusión inicial antes de aplicarles todo el calor necesario para la vitrificación. En el pasado, la fusión se efectuaba en recipientes de arcilla (barro) que se calentaban en hornos alimentados con madera o carbón. Todavía hoy se utilizan recipientes de arcilla refractaria, que contienen entre 0,5 y 1,5 toneladas de vidrio, cuando se necesitan cantidades relativamente pequeñas de vidrio para trabajarlo a mano.

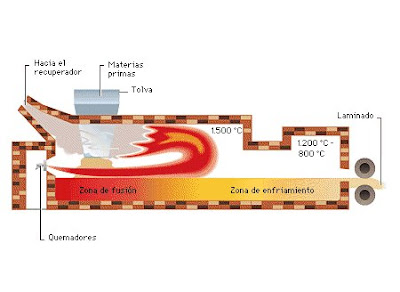

En las industrias modernas, la mayor parte del vidrio se funde en grandes calderos, introducidos por primera vez en 1872. Estos calderos pueden contener más de 1.000 toneladas de vidrio y se calientan con gas, fuel-oil o electricidad. Las materias primas se introducen de forma continua por una abertura situada en un extremo del caldero y el vidrio fundido, afinado y templado, sale por el otro extremo. En unos grandes crisoles o cámaras de retención, el vidrio fundido se lleva a la temperatura a la que puede ser trabajado y, a continuación, la masa vítrea se transfiere a las máquinas de moldeo.

2.3. Moldeado
Los principales métodos empleados para moldear el vidrio son el colado, el soplado, el prensado, el estirado y el laminado. Todos estos procesos son antiguos, pero han sufrido modificaciones para poder producir vidrio con fines industriales. Por ejemplo, se han desarrollado procesos de colado por centrifugado en los que el vidrio se fuerza contra las paredes de un molde que gira rápidamente, lo que permite obtener formas precisas de poco peso, como tubos de televisión. También se han desarrollado máquinas automáticas para soplar el vidrio.

2.4. Vidrio tensionado

Es posible añadir tensiones de modo artificial para dar resistencia a un artículo de vidrio. Como el vidrio se rompe como resultado de esfuerzos de tracción que se originan con un mínimo arañazo de la superficie, la compresión de ésta aumenta el esfuerzo de tracción que puede soportar el vidrio antes de que se produzca la ruptura. Un método llamado temple térmico comprime la superficie calentando el vidrio casi hasta el punto de reblandecimiento y enfriándolo rápidamente con un chorro de aire o por inmersión en un líquido. La superficie se endurece de inmediato, y la posterior contracción del interior del vidrio, que se enfría con más lentitud, tira de ella y la comprime. Con este método pueden obtenerse compresiones de superficie de hasta 24.000 N/cm2 en piezas gruesas de vidrio. También se han desarrollado métodos químicos de reforzamiento en los que se altera la composición o la estructura de la superficie del vidrio mediante intercambio iónico. Este método permite alcanzar una resistencia superior a los 70.000 N/cm2.

3. TIPOS DE VIDRIO COMERCIAL
La amplia gama de aplicaciones del vidrio ha hecho que se desarrollen numerosos tipos distintos.


3.1. Vidrio de ventana

El vidrio de ventana, que ya se empleaba en el siglo I d.C., se fabricaba utilizando moldes o soplando cilindros huecos que se cortaban y aplastaban para formar láminas. En el proceso de corona, técnica posterior, se soplaba un trozo de vidrio dándole forma de globo aplastado o corona. La varilla se fijaba al lado plano y se retiraba el tubo de soplado (véase Vidrio (arte): Soplado). La corona volvía a calentarse y se hacía girar con la varilla; el agujero dejado por el tubo se hacía más grande y el disco acababa formando una gran lámina circular. La varilla se partía, lo que dejaba una marca. En la actualidad, casi todo el vidrio de ventana se fabrica de forma mecánica estirándolo desde una piscina de vidrio fundido. En el proceso de Foucault, la lámina de vidrio se estira a través de un bloque refractario ranurado sumergido en la superficie de la piscina de este material y se lleva a un horno vertical de recocido, de donde sale para ser cortado en hojas.

3.2. Vidrio de placa

El vidrio de ventana normal producido por estiramiento no tiene un espesor uniforme, debido a la naturaleza del proceso de fabricación. Las variaciones de espesor distorsionan la imagen de los objetos vistos a través de una hoja de ese vidrio.

El método tradicional de eliminar esos defectos ha sido emplear vidrio laminado bruñido y pulimentado, conocido como vidrio de placa. Éste se produjo por primera vez en Saint Gobain (Francia) en 1668, vertiendo vidrio en una mesa de hierro y aplanándolo con un rodillo. Después del recocido, la lámina se bruñía y pulimentaba por ambos lados (véase Operaciones de acabado). Hoy, el vidrio de placa se fabrica pasando el material vítreo de forma continua entre dobles rodillos situados en el extremo de un crisol que contiene el material fundido. Después de recocer la lámina en bruto, ambas caras son acabadas de forma continua y simultánea.

En la actualidad, el bruñido y el pulimentado están siendo sustituidos por el proceso de vidrio flotante, más barato. En este proceso se forman superficies planas en ambas caras haciendo flotar una capa continua de vidrio sobre un baño de estaño fundido. La temperatura es tan alta que las imperfecciones superficiales se eliminan por el flujo del vidrio. La temperatura se hace descender poco a poco a medida que el material avanza por el baño de estaño y, al llegar al extremo, el vidrio pasa por un largo horno de recocido.

En arquitectura se emplea vidrio laminado sin pulir, a menudo con superficies figurativas producidas por dibujos grabados en los rodillos. El vidrio de rejilla, que se fabrica introduciendo tela metálica en el vidrio fundido antes de pasar por los rodillos, no se astilla al recibir un golpe. El vidrio de seguridad, como el utilizado en los parabrisas de los automóviles o en las gafas de seguridad, se obtiene tras la colocación de una lámina de plástico transparente (polivinilbutiral) entre dos láminas finas de vidrio de placa. El plástico se adhiere al vidrio y mantiene fijas las esquirlas incluso después de un fuerte impacto.

3.3. Botellas y recipientes

Las botellas, tarros y otros recipientes de vidrio se fabrican mediante un proceso automático que combina el prensado (para formar el extremo abierto) y el soplado (para formar el cuerpo hueco del recipiente). En una máquina típica para soplar botellas, se deja caer vidrio fundido en un molde estrecho invertido y se presiona con un chorro de aire hacia el extremo inferior del molde, que corresponde al cuello de la botella terminada. Después, un desviador desciende sobre la parte superior del molde, y un chorro de aire que viene desde abajo y pasa por el cuello da la primera forma a la botella. Esta botella a medio formar se sujeta por el cuello, se invierte y se pasa a un segundo molde de acabado, en la que otro chorro de aire le da sus dimensiones finales. En otro tipo de máquina que se utiliza para recipientes de boca ancha, se prensa el vidrio en un molde con un pistón antes de soplarlo en un molde de acabado. Los tarros de poco fondo, como los empleados para cosméticos, son prensados sin más.

3.4. Vidrio óptico

La mayoría de las lentes que se utilizan en gafas (anteojos), microscopios, telescopios, cámaras y otros instrumentos ópticos se fabrican con vidrio óptico (Véase Óptica). Éste se diferencia de los demás vidrios por su forma de desviar (refractar) la luz. La fabricación de vidrio óptico es un proceso delicado y exigente. Las materias primas deben tener una gran pureza, y hay que tener mucho cuidado para que no se introduzcan imperfecciones en el proceso de fabricación. Pequeñas burbujas de aire o inclusiones de materia no vitrificada pueden provocar distorsiones en la superficie de la lente. Las llamadas cuerdas, estrías causadas por la falta de homogeneidad química del vidrio, también pueden causar distorsiones importantes, y las tensiones en el vidrio debidas a un recocido imperfecto afectan también a las cualidades ópticas.

En la antigüedad, el vidrio óptico se fundía en crisoles durante periodos prolongados, removiéndolo constantemente con una varilla refractaria. Después de un largo recocido, se partía en varios fragmentos; los mejores volvían a ser triturados, recalentados y prensados con la forma deseada. En los últimos años se ha adoptado un método para la fabricación continua de vidrio en tanques revestidos de platino, con agitadores en las cámaras cilíndricas de los extremos (llamadas homogeneizadores). Este proceso produce cantidades mayores de vidrio óptico, con menor coste y mayor calidad que el método anterior. Para las lentes sencillas se usa cada vez más el plástico en lugar del vidrio. Aunque no es tan duradero ni resistente al rayado como el vidrio, es fuerte y ligero y puede absorber tintes.

3.5. Vidrio fotosensible

En el vidrio fotosensible, los iones de oro o plata del material responden a la acción de la luz, de forma similar a lo que ocurre en una película fotográfica. Este vidrio se utiliza en procesos de impresión y reproducción, y su tratamiento térmico tras la exposición a la luz produce cambios permanentes.

El vidrio fotocromático se oscurece al ser expuesto a la luz tras lo cual recupera su claridad original. Este comportamiento se debe a la acción de la luz sobre cristales diminutos de cloruro de plata o bromuro de plata distribuidos por todo el vidrio. Es muy utilizado en lentes de gafas o anteojos y en electrónica.

3.6. Vitrocerámica

En los vidrios que contienen determinados metales se produce una cristalización localizada al ser expuestos a radiación ultravioleta. Si se calientan a temperaturas elevadas, estos vidrios se convierten en vitrocerámica, que tiene una resistencia mecánica y unas propiedades de aislamiento eléctrico superiores a las del vidrio ordinario. Este tipo de cerámica se utiliza en la actualidad en utensilios de cocina, conos frontales de cohetes o ladrillos termorresistentes para recubrir naves espaciales. Otros vidrios que contienen metales o aleaciones pueden magnetizarse, son resistentes y flexibles y resultan muy útiles para transformadores eléctricos de alta eficiencia.

3.7. Fibra de vidrio

Es posible producir fibras de vidrio —que pueden tejerse como las fibras textiles— estirando vidrio fundido hasta diámetros inferiores a una centésima de milímetro. Se pueden producir tanto hilos multifilamento largos y continuos como fibras cortas de 25 o 30 centímetros de largo.
Una vez tejida para formar telas, la fibra de vidrio resulta ser un excelente material para cortinas y tapicería debido a su estabilidad química, solidez y resistencia al fuego y al agua. Los tejidos de fibra de vidrio, sola o en combinación con resinas, constituyen un aislamiento eléctrico excelente. Impregnando fibras de vidrio con plásticos se forma un tipo compuesto que combina la solidez y estabilidad química del vidrio con la resistencia al impacto del plástico. Otras fibras de vidrio muy útiles son las empleadas para transmitir señales ópticas en comunicaciones informáticas y telefónicas mediante la nueva tecnología de la fibra óptica, en rápido crecimiento.

3.8. Otros tipos de vidrio

Los paveses de vidrio son bloques de construcción huecos, con nervios o dibujos en los lados, que se pueden unir con argamasa y utilizarse en paredes exteriores o tabiques internos.
La espuma de vidrio, empleada en flotadores o como aislante, se fabrica añadiendo un agente espumante al vidrio triturado y calentando la mezcla hasta el punto de reblandecimiento. El agente espumante libera un gas que produce una multitud de pequeñas burbujas dentro del vidrio.

En la década de 1950 se desarrollaron fibras ópticas que han encontrado muchas aplicaciones en la ciencia, la medicina y la industria. Si se colocan de forma paralela fibras de vidrio de alto índice de refracción separadas por capas delgadas de vidrio de bajo índice de refracción, es posible transmitir imágenes a través de las fibras. Los fibroscopios, que contienen muchos haces flexibles de estas fibras, pueden transmitir imágenes a través de ángulos muy cerrados, lo que facilita la inspección de zonas que suelen ser inaccesibles. Las aplicaciones de la fibra óptica rígida, como lupas, reductores y pantallas también mejoran la visión. Empleadas en combinación con láseres, las fibras ópticas son hoy cruciales para la telefonía de larga distancia y la comunicación entre ordenadores (computadoras).

El vidrio láser es vidrio dopado con un pequeño porcentaje de óxido de neodimio, y es capaz de emitir luz láser si se monta en un dispositivo adecuado y se ‘bombea’ con luz ordinaria. Está considerado como una buena fuente láser por la relativa facilidad con que pueden obtenerse pedazos grandes y homogéneos de este vidrio.

Los vidrios dobles son dos láminas de vidrio de placa o de ventana selladas por los extremos, con un espacio de aire entre ambas. Para su construcción pueden usarse varios tipos de selladores y materiales de separación. Empleados en ventanas, proporcionan un excelente aislamiento térmico y no se empañan aunque haya humedad.

En la década de 1980 se desarrolló en la Universidad de Florida (Estados Unidos) un método para fabricar grandes estructuras de vidrio sin utilizar altas temperaturas. La técnica, denominada de sol-gel, consiste en mezclar agua con un producto químico como el tetrametoxisilano para fabricar un polímero de óxido de silicio; un aditivo químico reduce la velocidad del proceso de condensación y permite que el polímero se constituya uniformemente. Este método podría resultar útil para fabricar formas grandes y complejas con propiedades específicas.[1]

bliografia:[1]"Vidrio (industria)," Enciclopedia Microsoft® Encarta®

Publicar un comentario

ARQUITECTURA BARROCA

Loading...

Astronomy Picture of the Day

Obra del momento
